Apa Itu Twisted Pair Dan Mengapa Kabel Jaringan Disebut Twisted Pair?



Apa Itu Twisted Pair Dan Mengapa Kabel Jaringan Disebut Twisted Pair?

Kabel jaringan mengacu pada media yang menghubungkan jaringan area lokal dan melengkapi fungsi jaringan transmisi. Kabel jaringan umum di jaringan area lokal dibagi menjadi tiga jenis: twisted pair, kabel koaksial dan kabel optik.

Dalam penggunaan sehari-hari, kabel twisted pair disebut kabel jaringan dan kabel koaksial disebut kabel pemantauan. Twisted pair merupakan media penting untuk jaringan transmisi dan juga sering digunakan untuk transmisi pemantauan jaringan.

3 Media Transmisi yang Biasa Digunakan di Jaringan Area Lokal


1. Komposisi Pasangan Bengkok

Setiap pasang twisted pair umumnya terbuat dari dua kabel tembaga berinsulasi yang dipilin berlawanan arah jarum jam, total 4 pasang kabel. Oleh karena itu pasangan bengkok.

2. Kabel Jaringan Terbuat Dari Pasangan Bengkok 4 Pasang Kabel

Dalam penggunaan sehari-hari, bahan di dalam 4 pasang kabel twisted pair belum tentu tembaga. Mungkin juga besi-aluminium, aluminium, perunggu, tembaga bebas oksigen dan bahan lainnya. Ini adalah spesifikasi kabel jaringan yang juga ditambahkan pasar untuk mengurangi biaya.



Satu-satunya kesamaan mereka adalah bahwa lapisan luar dilapisi dengan lapisan tembaga bebas oksigen (kecuali untuk bahan tembaga bebas oksigen). Karena arus transmisi umumnya mengalir di permukaan material dan di lapisan luar. pelapisan tembaga bebas oksigen dapat meningkatkan stabilitas transmisi jaringa

3. Alasan Pasangan Terpelintir

Fungsi twisted pair menggunakan dua kabel berinsulasi adalah untuk menahan bagian dari interferensi gelombang elektromagnetik. Dan yang lebih penting, untuk mengurangi interferensi dari sinyalnya sendiri, sehingga dapat menjaga stabilitas jaringan transmisi.

Selubung yang membungkus konduktor sebenarnya sama dengan pelat dielektrik, dan sinyal frekuensi tinggi yang melewati pasangan bengkok lebih besar dari 10Mhz. Oleh karena itu, kapasitansi yang dibentuk oleh pasangan saluran juga merupakan induktansi seri.

Pengaruh induktansi pada kapasitansi membatalkan satu sama lain, membuat fase sinyal maju. Pasangan bengkok dapat membuat induktansi dan kapasitansi saling membatalkan, mengurangi masalah atenuasi pada sinyal yang ditransmisikan.

Untuk mengetahui apa itu twisted pair, Anda juga harus memahami poin-poin berikut.

Apa Itu Interferensi Sinyal?


Selama sinyal transmisi akan terganggu, sinyal di saluran telepon juga akan terganggu oleh noise. Meskipun struktur saluran telepon dan saluran jaringan berbeda, keduanya menggunakan saluran sinyal logam untuk mengirimkan sinyal listrik yang pada dasarnya sama.

Artinya, apakah itu saluran telepon atau kabel jaringan saat mentransmisikan data, itu akan terganggu oleh kebisingan eksternal dan kebisingan internal yang mengakibatkan distorsi sinyal.

Selain itu, desain asli saluran telepon tidak mempertimbangkan transmisi sinyal frekuensi tinggi seperti ADSL. Jadi bila Anda menggunakan saluran telepon sebagai kabel jaringan, saluran ini lebih rentan terhadap gangguan derau daripada pasangan terpilin Ethernet biasa.

Cara Gangguan Sinyal


Cara saluran telepon terganggu agak berbeda dengan kabel jaringan. Karena kabel jaringan hanya memiliki satu sinyal gelombang persegi dan setelah sinyal terdistorsi, tidak dapat dibaca dan dikembalikan ke sinyal digital. Jadi kesalahan akan terjadi, terlebih jika sinyal ADSL di saluran telepon terganggu akan segera menyebabkan kesalahan.



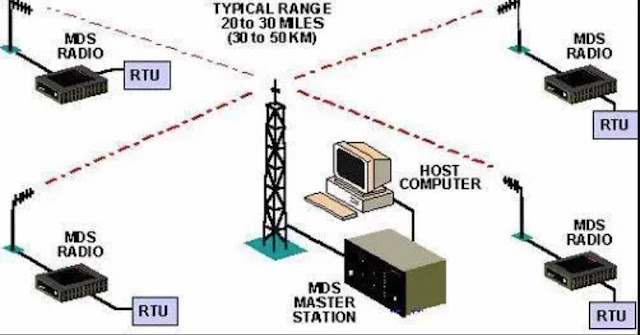

Kabel Twisted Pair

Sinyal ADSL tersebar di beberapa pita frekuensi dan hanya sinyal pada frekuensi yang sama dengan derau yang terpengaruh dan tidak dapat dibaca. Yaitu jumlah sinyal yang tersedia berkurang, mengakibatkan penurunan laju.

Oleh karena itu, ketika saluran telepon dipasang di tempat yang banyak kebisingan dapat menyebabkan penurunan kecepatan seperti di sebelah jalur trem. Ketika pantograf trem menarik daya dari catenary overhead, itu akan menghasilkan percikan api dan melepaskan kebisingan, yang akan mengganggu ADSL dan mengurangi kecepatan. Selain itu, ADSL mengalami gangguan dari siaran radio AM.

Peran Pasangan Bengkok Kabel Twisted Pair


Twisted pair, umumnya dikenal sebagai kabel jaringan, terdiri dari dua kabel tembaga dengan lapisan pelindung isolasi. Dua kabel tembaga berinsulasi dipilin bersama pada kepadatan tertentu dan gelombang radio yang terpancar dari setiap kabel selama transmisi akan dibatalkan oleh gelombang radio yang dipancarkan oleh kabel lainnya, secara efektif mengurangi tingkat gangguan sinyal.

Namun dalam penggunaan sebenarnya, twisted pair dibungkus bersama oleh beberapa pasang twisted pair dalam selongsong kabel isolasi. Kabel jaringan yang biasa kita gunakan terdiri dari empat pasang twisted pair dengan warna berbeda.

Tujuan dari twisted pair adalah untuk membuat kebisingan yang dihasilkan oleh gangguan eksternal pada kedua kabel sama. Secara teoritis, dalam rangkaian twisted pair dan diferensial, sinyal interferensi dihilangkan sepenuhnya, dan sinyal yang berguna digandakan, tetapi ada perbedaan tertentu dalam operasi aktual.

Dalam selubung kabel, pasangan yang berbeda memiliki panjang puntiran yang berbeda. Secara umum, panjang puntiran dalam 38,1mm ~ 140mm, dipelintir berlawanan arah jarum jam, dan panjang puntiran dari pasangan yang berdekatan adalah 12,7mm di dalamnya.

Panjang siklus puntir dari pasangan terpilin disebut pitch. Semakin kecil pitch (semakin padat kabel yang dipilin), semakin kuat kemampuan anti-interferensi.

Jenis Kabel Twisted Pair


Twisted pair dibagi menjadi twisted-pair terlindung dan unshielded twisted pair (Tanpa Pelindung).



Twisted pair berpelindung memiliki lapisan pelindung logam antara selubung isolasi luar Lapisan pelindung tidak hanya dapat mengurangi radiasi dan mencegah informasi dari penyadapan. Tetapi juga mencegah masuknya interferensi elektromagnetik eksternal. Membuat twisted pair terlindung lebih baik daripada unshielded twisted pair serupa. Memiliki kecepatan transfer yang lebih tinggi.

Kabel pasangan terpilin tanpa pelindung tidak memiliki pelindung logam, tetapi kabel pasangan terpilin tanpa pelindung memiliki kelebihan sebagai berikut:

  1. Tidak ada material pelindung, diameternya kecil ruang yang ditempati dihemat dan biayanya rendah
  2. Ringan, mudah ditekuk, mudah dipasang
  3. Minimalkan atau hilangkan crosstalk
  4. Tahan api, independen dan fleksibel, cocok untuk kabel terstruktur.

Kekurangan dari unshielded twisted pair (tanpa pelindung)

  1. Radiasi elektromagnetik hanya dipelintir dan dilawan. Oleh karena itu, kabel UTP lebih rendah daripada kabel koaksial (kabel TV dan kabel jaringan awal 50 ohm) dalam hal kekebalan terhadap radiasi elektromagnetik.
  2. Selain memuntir dua kabel tembaga berinsulasi yang membentuk pasangan kawat berpilin sesuai kebutuhan, pasangan kawat dalam kabel pasangan terpilin standar juga harus dipilin ke arah berlawanan arah jarum jam. Jika tidak, ketidakcocokan resistansi kabel akan terjadi, yang akan membatasi jarak transmisi.

Dalam konstruksi yang sebenarnya, karena sulit untuk di-ground-kan dengan sempurna, lapisan pelindung itu sendiri menjadi sumber gangguan terbesar. Sehingga kinerja kabel pasangan terpilin terlindung bahkan jauh lebih buruk daripada kabel pasangan terpilin tanpa pelindung.

Oleh karena itu kecuali ada kebutuhan khusus, biasanya hanya kabel unshielded twisted pair yang digunakan dalam sistem pengkabelan terintegrasi.
